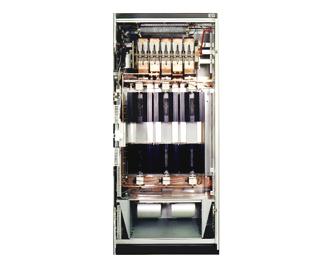

UNITROL功率整流器UNL13 300

自然或強製冷卻性可控矽整流器,最高只留輸出2000A/1350A。

功能特色:UNL13 300整流器的模塊化設計便於安裝到設計型式各異的機櫃系統中。該產品包含下列單元及擴展選件:

整流器模塊:UNS4680整流器模塊是一種全控三相橋接電路,含6只兩段冷卻的可控矽。每隻可控矽串聯一個帶故障指示開關的超高速熔斷器 。

交流過電壓保護單元: UNS4681過電壓保護單元可限制換向過電壓,保護6只可控矽免受外部峰值電壓的損壞。該單元輸入端設有三相熔斷器,含故障指示開關;UNS4681還可選裝電阻器。

門極控制單元:整流器可由任何輸出電壓為24V或48V的脈衝末級觸發。
